焊烟除尘器

焊烟除尘器

工作原理

如图所示污浊的空气（用暗红色表示）通过吸尘口采集，进入过滤器。首先是一块钢制挡板，改变气流方向，使气流向上流动，进入过滤室内，这样可避免直接冲击滤芯。经过有 PTFE 薄膜的过滤筒过滤分离，过滤后干净的空气（用蓝色表示）通过消声排入外界，完成过滤的全过程。带有 PTFE 薄膜的过滤筒分离的烟尘颗粒，在滤芯的自动清洗功能下，落入粉尘容器，进行收集。

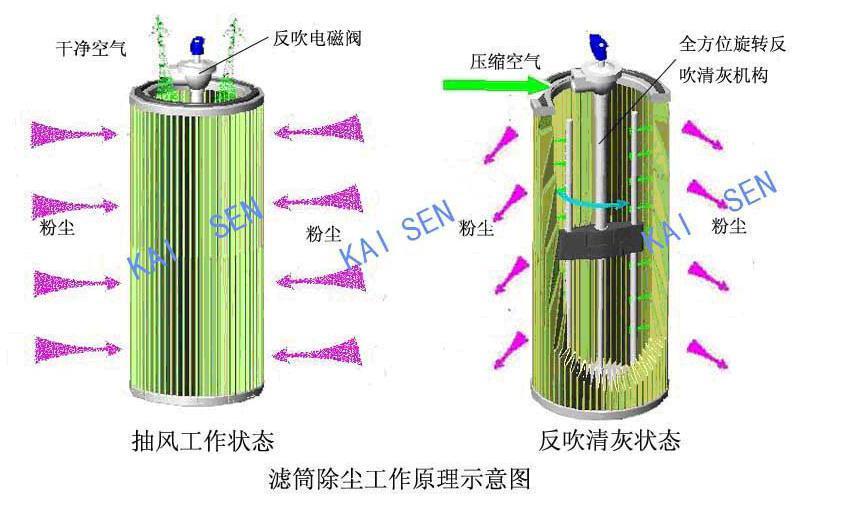

滤筒式过滤器的自动清洁功能

净化器滤材的清洁通过由压差传感器控制的脉冲喷吹机构实现：当净化器运行一段时间以后，细微的烟尘吸附在滤材表面，使得滤材的透气性降低。压差传感器的两个探测头一个安装在原气侧、一个安装在净气侧。当压差传感器检测到的压差超过某一设定值时输出压差信号，脉冲发生器接收信号后顺序启动脉冲喷吹阀，洁净的压缩空气由阀口喷出，引射气流对滤筒进行吹扫直到压差低于另一设定值时才停止；滤材表面吸附的微尘在气流作用下被清除，落在室体下部的集尘斗中。

脉冲喷吹需0.5～0.6MPa的洁净压缩空气，且运行中须保持连续且恒定不变的供气量。

滤筒式过滤器与传统静电式过滤器、机械式过滤器相比有如下优点：

l 排放浓度低，达4mg/m3, 过滤粒径0.1um的粉尘；

l 透气性好，气阻比一般过滤器低；

l 清灰方便，全自动清灰，保证生产的连续性和高效性；

l 粉尘收集，容器装卸便捷，与过滤漏斗的连接是密封的，不漏灰尘；

l 滤筒竖装更加有利于清灰；
